Soul Z P4 als Deckenlampe an 230V!

Hallo LED Geminde,

hier mein nächstes How²!

Idee:
Die Deckenlampe im Flur mit LED ausstatten…

Material:
– 1 x Soul Z P4
– 1 x Star Platine
– 1 x Sternkühlkörper
– 1 x 230V Vorschaltgerät für 700mA HighPower LEDs
– 2pol. Lüsterkleme
– Deckenlampengehäuse

Werkzeug:
– Lötkolben
– Messer
– Seidenschneider

Kosten:
ca. 25,- €

Und hier ein Paar Bilder dazu:

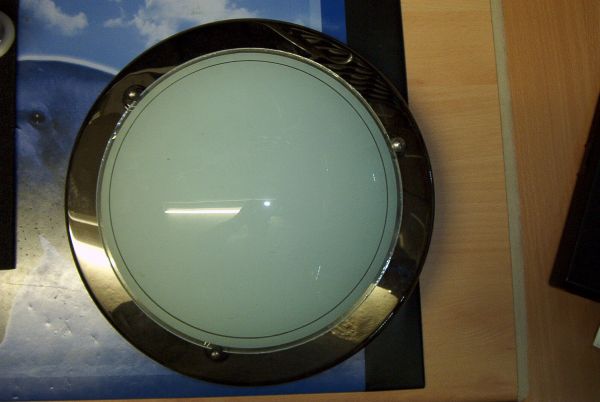

Hier zunächst die Deckenlampe:


Diese habe ich aufgeschraubt und die alte E27 Fassung entfernt.

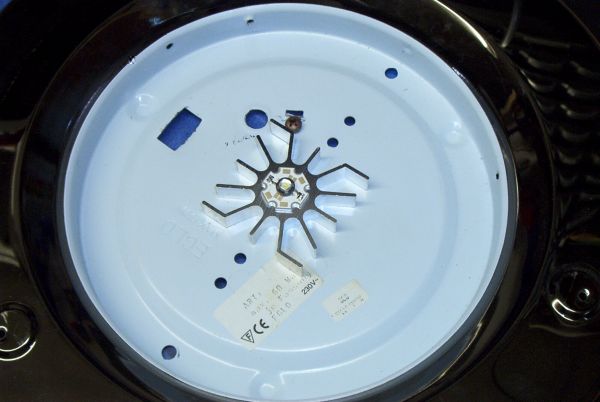

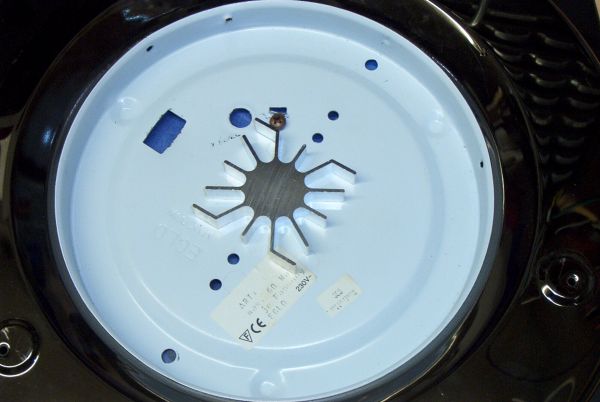

Dann habe ich den Sternkühlkörper mit Patex in die Mitte der Lampe geklebt.

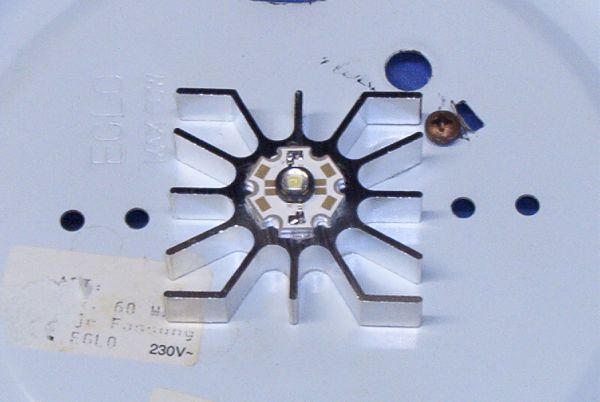

Und dann die die Star-Platine inkl. der aufgelöteten Soul Z P4 mit Wärmeleitpaste auf den Kühlkörper gedrückt.


Die Star-Platine hab ich dann an den Seiten mit Sekundenkleber am Kühlkörper fixiert.

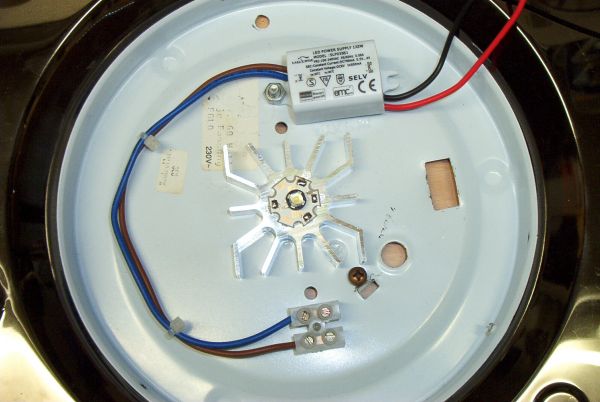

Dann habe ich das Vorschalgerät und die Lüsterkleme an das Gehäuse befestigt.

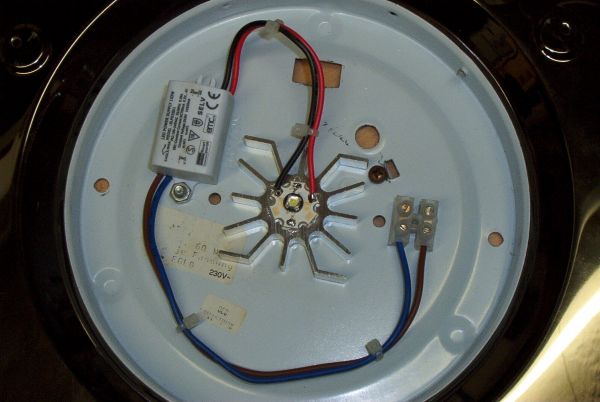

Dann das Vorschaltgerät an die Star-Platine angelötet.

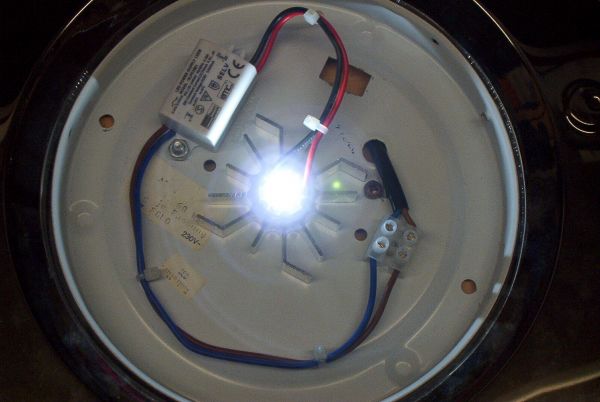

Kurzer Test ohne…

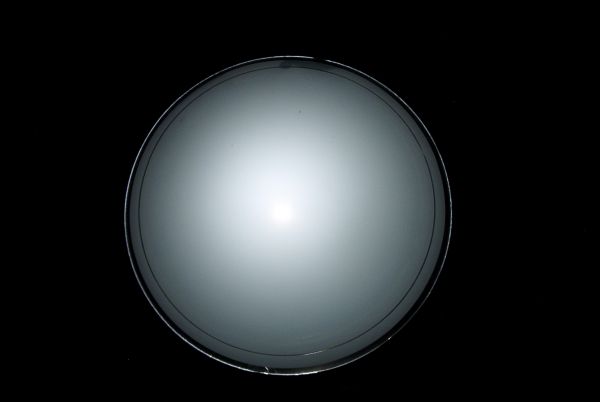

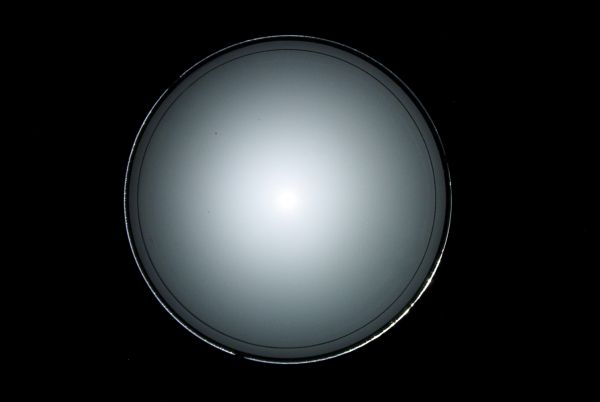

…und mit Abdeckung.

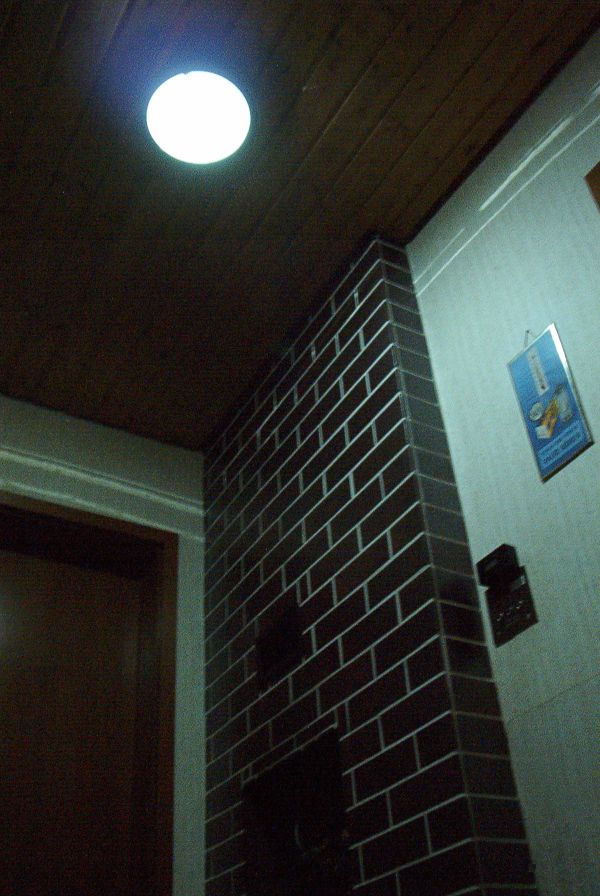

Und so sieht es an der Decke aus!

Wie immer geben die Fotos mal wieder nicht die starke Hälligkeit sowie Farbe wieder!
Aber die Flur ist ausreichend beleuchtet!

Und hier noch paar bessere Bilder von der Lampe an der Decke,

einmal mit:


einmal ohne Biltz:


Die Helligkeit ist wirklich ausreichend, kommt aber wie immer leider auf Bildern nicht so gut rüber! :cry:
