Die gesamte Steuerung der Heizung erfolgt über eine Siemens LOGO! 12/24RC (24V Version mit Relais und Uhr) mit einem DM8 Modul (zur Erweiterung um weitere Ein-/Ausgänge), zwei AM2 Module (mit 4 PT100 Temperatur Sensoren) und einem CM EIB/KNX Modul (zur Kommunikation über EIB).
Werte der Heizung werden durch die Siemens LOGO! ermittelt und ausgewertet.
Das Programm in der LOGO! steuert dabei die Heizung anhand von PT100 Sensoren und Eingaben über EIB-Telegramme.
Über das Kommunikations-Modul werden die Daten am EIB als Telegramme zur Verfügung gestellt.
Am EIB hängt ein Display, das die Temperaturen sowie Zustände anzeigt und über das man auch in die Steuerung eingreifen kann.

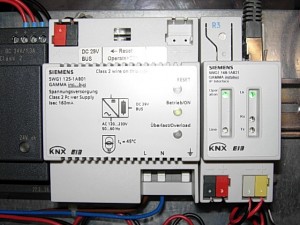

Zusätzlich hängt noch eine Siemens N148/21 IP-Schnittstelle am EIB, die den Buszugriff über das Netzwerk verfügbar macht.
Darüber kann man z.B. über eine Webseite die Heizung visualisieren.
